一、施工工序



1.工藝流程



基層檢查——基層墻體空鼓、脫落及找平處理——彈基準線和分割——粘貼保溫裝飾一體板——用專用扣件錨固裝飾一體板——用保溫泡沫條填縫——板縫隙清理——貼美紋紙膠帶——灌注硅酮耐候型密封膠——安裝專用排氣塞——撕去美紋紙——清潔面板



2.施工順序



縱向施工一般都按從下至上的施工順序進行，但為了保證每塊板在四周墻面上都在同一水平線上，應首先以建筑樓四周墻面的同一基準線為起點向上，向下兩個方向粘貼的順序。橫向施工應遵守先陽角后陰角。先保證特殊結構（如門、窗的對稱性和均勻性），再大面積施工。

根據測量結果確定調整處理方法，超偏差大的，需對設計尺寸進行調整，由設計單位向業主單位協商提出變更，經確認業主后方可實施。



二、施工要點



1.吊籃安裝要求



保溫裝飾一體板系統可采用吊籃施工，具體要求如下：

吊籃安裝：安裝吊籃必須符合安全規程，吊籃內側面必須安裝彈性隔離物，以避免吊籃升降時，對已安裝的裝飾板造成損壞。



2.對基層抹灰的要求



基層抹灰層應不起泡，不掉砂，抹灰質量達到中級抹灰標準。平整度和垂直度要求：2米靠尺檢查，控制在4mm以?xún)?nèi)；基層陰陽角直線度用2米靠尺測量，露縫間隙不大于5mm。

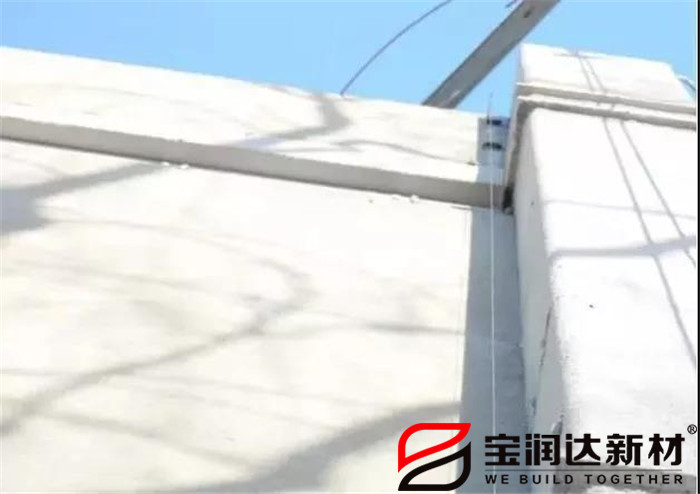

3.放基準線



基準線是指施工開始后在縱橫兩個方向作為施工起點的最初施工線，并使四面墻的圖形保持許相對位置不變的標準線。一般施工縱向的基準線應放在建筑物的上面，施工橫向的基準線放在陰陽角輪廓線和有特征的輪廓作為基準線，凡基準線都應占線施工。

在保溫裝飾一體板系統中，放基準線首先在施工墻面上根據設計圖把縱向和橫向的基準線用墨線彈在墻體上。每個連接施工面均要彈線。

4.現場彈線原則

根據排版圖進行；

確保經濟原則；

確保美觀原則；

確保安全原則。





5.技術要求



所有的立面水平線，垂線必須先確定一個基準起始線，再將基準起始線引到各個立面上。最后在各個立面上根據圖紙風格確定幾個控制線，這樣做方便控制在放線過程中確保板材安裝最小誤差出現。同時在彈線時一定要彈雙線以確保板材及板縫在控制范圍內。彈好線以后必須反復進行復核,在經過多次復核后方可進行下道工序。



6.控制范圍



垂直度：高度小于30m的誤差應該保證在10mm內；大于30m小于60m的允許誤差應該保證在15mm內；大于60m小于90m的允許誤差應該保證在25mm內。（經緯儀檢查）。

水平度：層高小于3m的應該小于3mm；層高大于3m的應該小于5mm。

直線度：長度在30m內的應該保證在5mm內；長度大于30m小于60m的允許誤差應該保證在10mm內；大于60m小于90m的允許誤差應該保證在15mm內。（用直線加鋼尺檢查）。



7.檢驗方法



水平檢測采用水準儀測量，如果采用水平管來施工必須要多次進行復核后才能施工，以便確保施工質量。垂直度采用經緯儀測量，如采用線錘吊線則一定要根據高度來確定所使用線錘的重量，以便確保垂線不受風力的影響。且也應經過多處復核才能進行下一道工序。





三、保溫裝飾一體板安裝前自檢階段



保溫裝飾一體板在安裝前必須先認真檢查墻體平整度是否在所要求的范圍內（誤差必須小于2mm，2m靠尺和塞尺檢測），板材的外在質量是否合格，如果屬于非合格品嚴禁上墻使用，（檢查內容包括色差；平整度；保溫裝飾一體板面層是否有劃痕等影響外觀及使用功能的項目）。





以下是每平方米保溫裝飾一體板的表面質量和檢驗方法應符合下表

項目	質量要求	檢驗方法
明顯劃痕和長度大于100mm的輕微劃傷	不允許	觀察
長度小于等于100mm的輕微劃傷	小于8條	用鋼尺檢查
擦傷總面積	小于500平方毫米	鋼尺檢查
板材與板材色差	小于1.5	檢測
板材與樣本	小于2	檢測
板面的平整度	小于2mm	2m鋼尺檢查





四、定尺保溫裝飾一體板安裝階段



1.對于定尺保溫裝飾一體板安裝原則



定尺保溫裝飾一體板厚度必須符合設計要求；

定尺保溫裝飾一體板顏色必須符合設計要求；

定尺保溫裝飾一體板與墻體連接必須牢固可靠；

定尺安裝必須兼顧經濟美觀原則；

定尺保溫裝飾一體板安裝誤差必須符合質量規范要求。



2.定尺保溫裝飾一體板及安裝技術要求



定尺保溫裝飾一體板在安裝前必須認真檢查每塊定尺板材是否存在質量問題，對于有問題的定尺板材必須挑揀出來（如：有氣泡；板角變形；有嚴重劃痕；嚴重色差；定尺板材厚度不符合設計要求等）；

定尺保溫裝飾一體板在安裝時必須確保安裝牢固可靠；

對于單塊板面任意一邊尺寸小于300mm時，可以在長邊進行對稱固定即可，當板面的兩平行邊尺寸都大于300mm時必須采用四周固定；

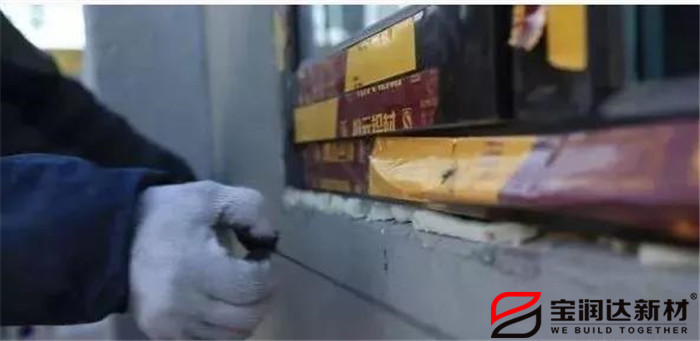

定尺保溫裝飾一體板在安裝時必須同時考慮特殊部位的收口處理問題。如：窗口邊要注意防滲漏問題，窗口收邊的美觀問題，能否實現大批量安裝等；



3.控制范圍



垂直度：高度小于30m的誤差應該保證在10mm內；大于30m小于60m的允許誤差應該保證在15mm內；大于60m小于90m的允許誤差應該保證在25mm內（經緯儀檢查）；

水平度：層高小于3m的應該小于3mm；層高大于3m的應該小于5mm；

直線度：長度在30m內的應該保證在5mm內；長度大于30m小于60m的允許誤差應該保證在10mm內；大于60mm小于90m的允許誤差應該保證在15mm內（用直線加鋼尺檢查）。



4.檢驗方法



保溫裝飾一體板安裝平整度：用2米靠尺和塞尺檢查，應該小于mm內；

保溫裝飾一體板安裝垂直度：用2米靠尺和塞尺檢查，應該小于2mm內；

保溫裝飾一體板安裝水平度：用1米水平尺檢查，應該小于1mm內；

相鄰板材角錯位：應該保證在1mm內。用水平尺檢查；

陽角方正度：應該保證在2mm內。用角尺；鋼尺檢查；

接縫高低差：因該保證在1mm內。用鋼尺檢查；

接縫直線度：應該保證在5m內誤差在3mm內，拉直線用鋼尺檢查。

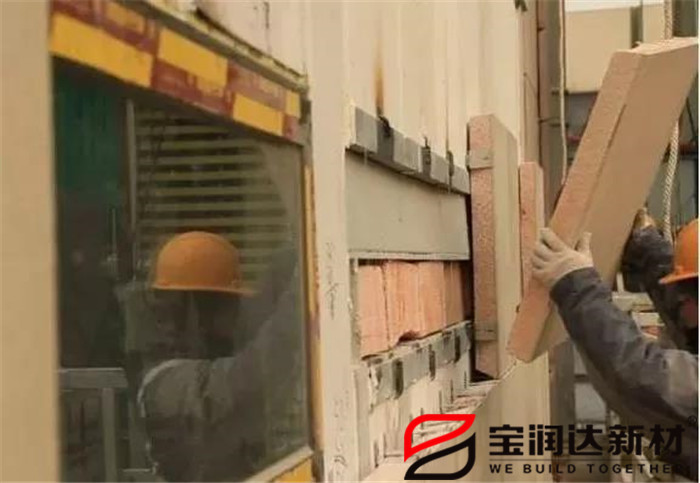

五、固定保溫裝飾一體板

1.粘貼保溫裝飾板



粘貼膠采用專用粘接砂漿，保溫裝飾一體板背面布置，采用點粘法，粘結點布置要求：

粘接點每塊板不少于5個且粘接面積不小于40%。

粘接層壓縮定形厚度為3-8mm。

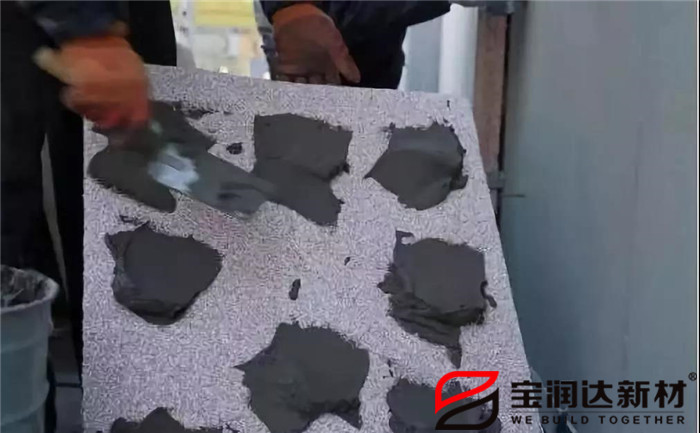

首先把調配均勻的專用粘接砂漿用點涂在保溫裝飾一體板的背面。每個涂點的直徑＞50mm，用手將保溫裝飾一體板推壓于基層上，然后調整保溫裝飾一體板的位置，使整體板面保持平整，對齊分格縫（在施工中嚴禁敲擊板面）。





具體的質量要求如下：

整體平面的平整度＜2mm,用2米直尺測量，板縫高低差＜1mm；

保證每平方米以?xún)?nèi)的粘結點不得少于5個，每個涂點直徑不得小于50mm，

位置要求橫平豎直，排列整齊。

檢測方法：

用直尺靠在己粘結好的板面上，再用賽尺測量間隙的大小；

用小木錘輕打板面，根據空實程度來判別粘貼面積得大小和粘貼點的數；

目測法。

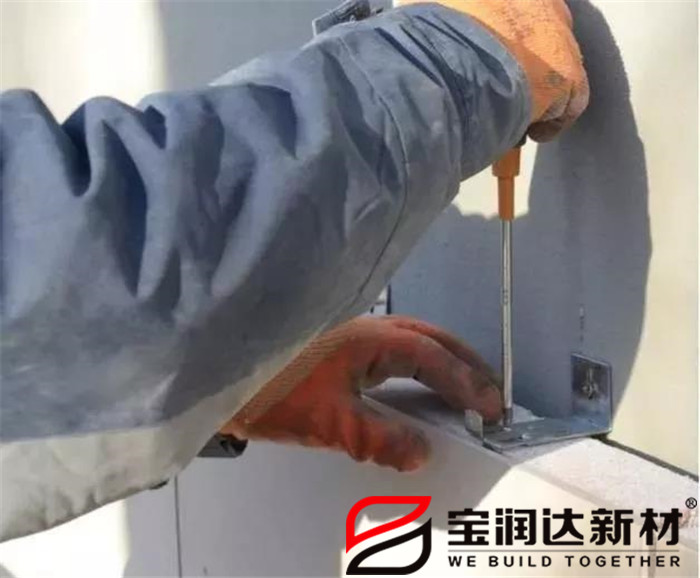

六、安裝專用扣件



保溫裝飾一體板系統粘貼好，位置確定后需要固定。專用錨固件，是保溫層和面板同時受到保護；





先使用專用工具在襯面板側邊開槽，為配合專用扣件安裝，控制銑邊長度50～80mm，銑邊寬度2mm(含縫寬，兩邊平均分配),銑邊深度10mm左右。

用專用扣件將保溫裝飾一體板固定于墻體上。





質量要求：專用扣件的最大距離≤500mm,專用扣件與板邊頂端的距離≤180mm，專用扣件與墻邊角距離≥100mm，專用扣件安裝齊全。壓力適度。

檢測方法：目測法









七、貼紙膠帶

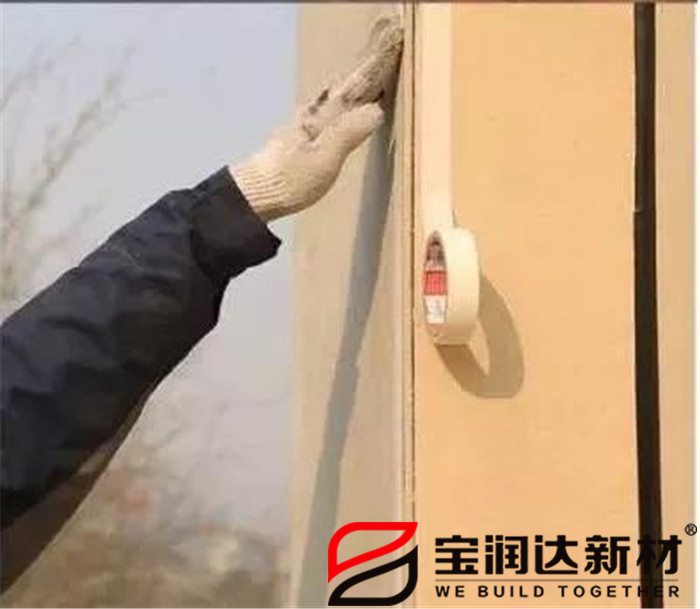

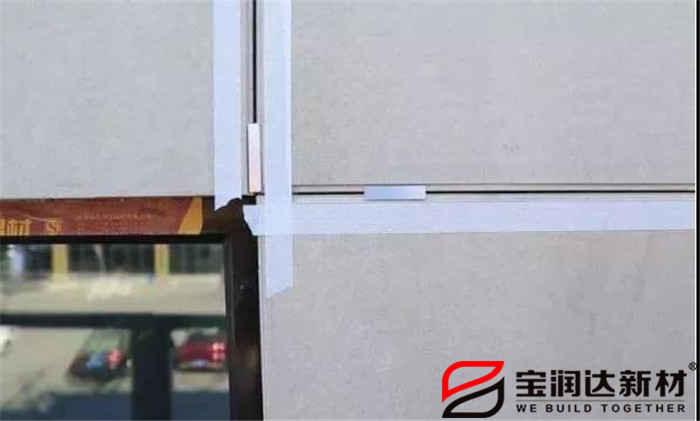

用專門清潔劑將施膠板面清洗干凈，根據分格寬度的要求貼線貼上紙膠帶。







八、填縫



保溫裝飾一體板固定后，在相鄰板塊間的縫隙處用保溫泡沫條填充，起到進一步保溫和節約硅酮耐候型密封膠的作用





九、打?qū)Ｓ霉柰秃蛐兔芊饽z

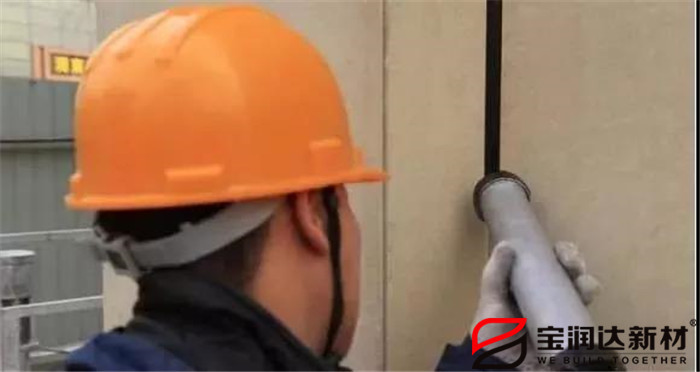

1.打膠階段



先用封膠槍在分格縫內均勻適量的打上密封膠，再用平刮刀刮平密封膠，要求專用硅酮耐候型密封膠在板上的厚度為0.5-1mm,寬度正好可以覆蓋專用扣件，施膠完畢后應將紙膠帶拉掉即可。





2.技術要求



保溫裝飾一體板在打膠前必須對板縫進行清理，以確保硅膠達到以下要求，

保溫裝飾一體板的接縫打膠應該飽滿、密實、連續、均勻、無氣泡、寬度和厚度符合設計要求和技術標準的規定。



3.控制范圍



保溫裝飾一體板在打膠前必須對板縫進行清理，以確保硅膠達到不起泡；平滑等要求。

保溫裝飾一體板的接縫打膠應該在兩平方米范圍內少于一個氣泡；

在十平方米范圍內硅膠基本符合飽滿、密實、連續、均勻要求。



4.檢驗方法



直線度：長度在30m內的應該保證在5mm內；長度大于30m小于60m的允許誤差應該保證在10mm內；大于60m小于90m的允許誤差應該保證在15mm內。（用直線加鋼尺檢查）

氣泡；平滑等可以采用觀察

防水可以進行淋水檢查







十、板面清潔



先清潔保溫裝飾一體板邊緣上的涂灰、污垢、再撕去保護膜，再用干凈毛巾將粘膠遺留物清除干凈。如果保溫裝飾板局部粘上水泥，砂灰應用清水沖洗干凈。

質量要求：無污痕，無污垢

檢測方法：目測法







十一、成品保護

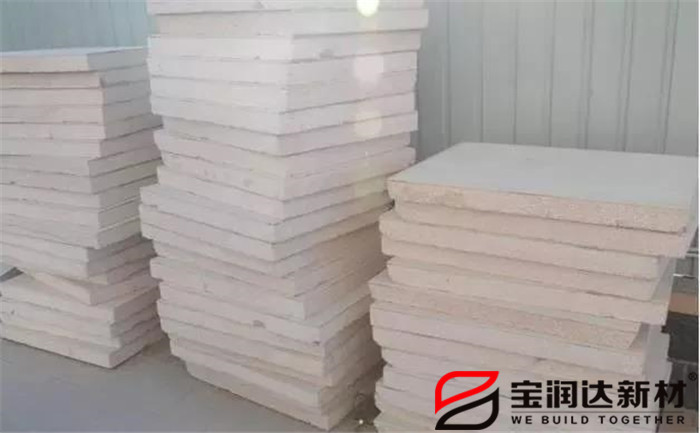

1.保溫裝飾板



避免陽光直射

遠離火源，附近不得有明火或電焊作業

遠離石油烴類等有機溶劑

無白蟻生存區域

水平平放，嚴防傾斜或彎曲受壓變形

嚴防重物擠壓或撞擊，尖物穿刺





2.專用無機粘結膠



放置區域：干燥、陰涼通風

包裝嚴密，內襯聚乙烯薄膜防水防潮，包裝袋上標簽明確

未使用完物料的包裝袋口需要扎緊，嚴防露口放置



3.施工工具



配備好外保溫系統專用施工工具

做好專用工具的管理和維修

做好專用工具的清潔和保養

注：1、外墻保溫一體板粘貼后，對因后續工程可能造成污染的部分，應采取臨時保護措施。

2、對施工可能發生碰撞的人口、通道、陽角等部位，應采取臨時保護措施。







十二、驗收



1.外墻保溫一體板系統裝飾工程的質量驗收應符合GB502102014《建筑裝飾裝修工程質量驗收規范》中關于飾面板安裝驗收的標準。



2.外墻保溫一體板施工工藝和質量檢測文件應包括：

工程的設計文件、設計變更文件、洽商記錄等。

產品合格證、檢驗報告產品說明書。

粘結劑檢驗報告.

施工技術交底文件。

施工工藝記錄與施工質量檢測記錄和監理或甲方代表簽署的工序進度文件.

外墻保溫一體板系統施工文件中的復印和抄件,應注明原件存放單位,簽注復印或抄件人姓名并加蓋公章.



外墻保溫一體板系統安裝允許偏差及檢驗方法見下表:



安裝尺寸允許偏差及檢驗方法（表1）

項目	允許偏差	檢驗方法
表面平整度	≤2.0	2m 靠尺和鋼板尺
接縫寬度(與設計值比較)	≤±2.0	直尺
兩相鄰面板之間接縫高低差	≤2.0	深度尺
分格條（縫）平直	≤2.0	2m 靠尺和鋼板尺
墻面垂直度（每層樓面）	≤4	經緯儀
陰陽角垂直每層樓面）	≤4	經緯儀

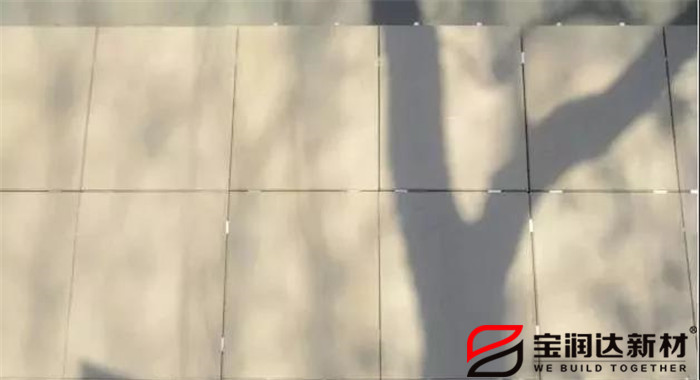

3. 工程實物的觀感檢查應符合下列要求

外墻保溫一體板的品種、規格、顏色，圖案和粘貼方式應符合要求

外墻保溫一體板系統必須粘貼牢固，可靠。

外墻保溫一體板系統面應平整、潔凈、無歪斜和裂縫。

距離板面約3m處，目測，觀察板表面的色澤應均勻一致、無發花的現象。

接縫應連續、平直、光滑、填嵌密實。
